  • Caractéristiques générales

    Composition du système

    L'humiFog pour centrale de traitement de l'air/conduite se compose de :

    • station de pompage avec modulation continue (avec inverseur) ;
    • châssis (rack) avec buses d'atomisation de l'eau ;
    • séparateur de gouttes (obligatoire pour les installations certifiées) ;
    • tuyaux de raccordement haute pression ;
    •  sondes d'hygrométrie ;
    • système pour le traitement de l'eau (osmose inverse), non fourni par CAREL.

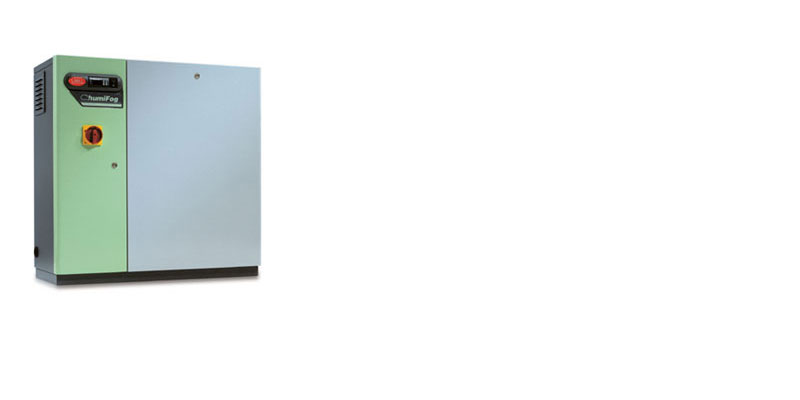

    Station de pompage à modulation continue pour CTA/conduite (avec inverseur)

    La station de pompage utilisée pour les applications de CTA/conduites est dotée d'un inverseur qui permet de modifier en permanence la vitesse de la pompe haute pression, régulant ainsi le débit de l'eau atomisée. En combinant la modulation continue de la vitesse de la pompe avec le contrôle du nombre de buses qui atomisent l'eau, grâce à des électrovannes, le débit peut varier d'environ 15 % à 100 % du débit nominal de la pompe et la pression de l'eau reste comprise entre 25 et 75 bars, ce qui garantit la production de gouttelettes très fines. La capacité maximale disponible de la station de pompage est de 60, 120, 180, 250, 350, 500 kg/h (versions personnalisées jusqu'à 5 000 kg/h).



    Châssis pour l'humidification dans des conduites

    Il est conçu sur mesure en fonction de la CTA/conduite et se compose de collecteurs porte-buses, de buses d'atomisation, de vannes d'arrêt du collecteur, de vannes d'évacuation du collecteur, d'une vanne de ventilation et d'une vanne d'évacuation principale. Toutes les parties métalliques sont en acier inoxydable. Les électrovannes d'arrêt permettent de contrôler le nombre de buses en fonctionnement alors que les électrovannes d'évacuation et de ventilation permettent de vider le rack à chaque fois que l'humidificateur cesse de fonctionner.



    Espace d'absorption

    L'humiFog génère un très fin brouillard avec des gouttelettes d'un diamètre moyen de seulement 10...15 µm grâce à des buses ayant un orifice de seulement 0,2 mm qui fonctionnent à haute pression (25...75 bars). Ce très fin brouillard est rapidement absorbé par l'air en ne nécessitant qu'un espace libre de 700 mm pour l'évaporation. Généralement, 1 000...1 200 mm suffisent pour que plus de 95 % de l'eau atomisée soient absorbés par l'air.


    Séparateur de gouttes (obligatoire pour les installations certifiées)

    Le séparateur de gouttes sert à capturer les gouttes d'eau qui ne sont pas complètement évaporées afin d'éviter qu'elles ne sortent de la chambre d'humidification.

    Deux versions sont disponibles : avec un matériau filtrant en fibre de verre ou en acier AISI304, cette dernière étant nécessaire pour les installations certifiées VDI6022.

    La structure du séparateur de gouttes est toujours en acier inoxydable. Le séparateur de gouttes est fourni en modules standard pouvant être assemblés afin de couvrir la partie de la CTA/conduite.



    Certification relative à l'hygiène

    L'humiFog pour centrale de traitement de l'air/conduite, grâce à

    • un rack spécial d'atomisation qui permet la vidange des tuyaux ;
    • un séparateur de gouttes entièrement en acier inoxydable développé par CAREL

    a obtenu la certification VDI6022 :

    « Hygienic standards for ventilation and air conditioning systems, Offices and assembly rooms », par l'ILH de Berlin.

    Il a également obtenu les certifications DIN1946, VDI3803, SWKI2003-5 (CH) et ÖNORM H 6021 (A).
