compactSteam

CH*
compactSteam
compactSteam compactSteam

  • Caractéristiques générales

    compactSteam est la proposition de CAREL pour l'humidification d'environnements résidentiels de prestige et de cabinets professionnels ou de commerces de petites et moyennes dimensions.

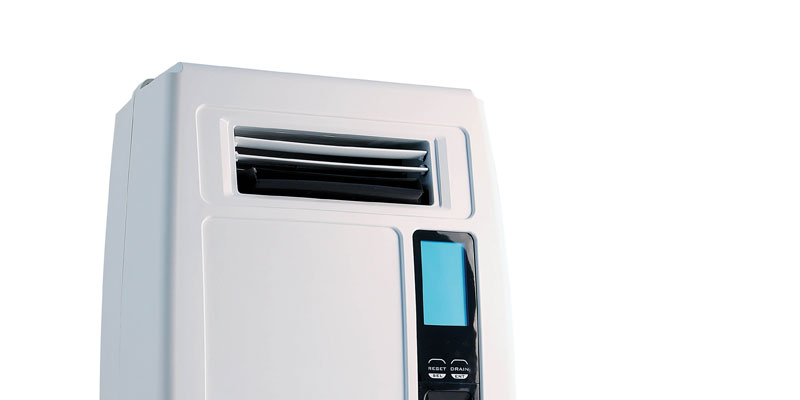

    compactSteam est un humidificateur à électrodes immergées dont les principales caractéristiques sont :

    • design élégant et discret, facile à intégrer dans tous les environnements ;
    • distributeur de vapeur intégré silencieux, avec des ailettes orientables ;
    • grand écran LCD graphique permettant une compréhension immédiate ;
    • fonctionnalités, sécurité et facilité d'utilisation au sommet du marché ;
    • modèles de 1,6 à 5,4 kg/h ;
    • les raccordements électriques et hydrauliques peuvent être entièrement cachés à la vue et la température de l'eau de vidange ne dépasse pas 60 °C.

    De plus, s'il n'y a pas de demande d'humidité pendant plus de 3 jours consécutifs, l'eau est automatiquement évacuée pour une hygiène maximale.

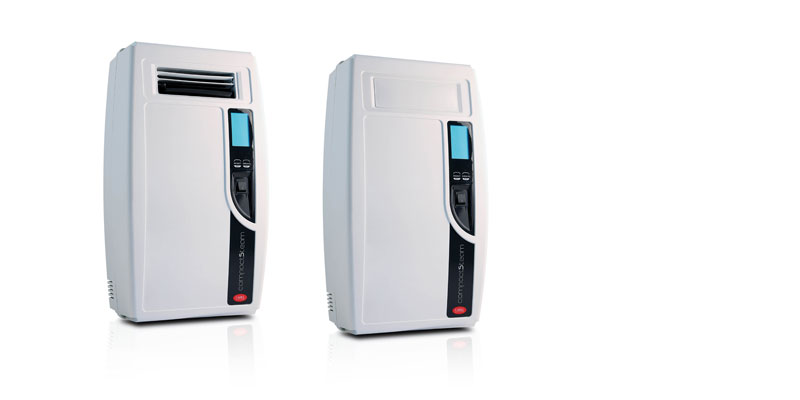

    Une version sans distributeur intégré pour la distribution de la vapeur dans la conduite est également disponible.

    Contrôle

    Le contrôle sophistiqué à microprocesseur gère automatiquement toutes les fonctions de la machine et inclut un système d'autodiagnostic avec des indications simples et intuitives à la fois numériques et à icônes sur le grand écran LCD.

    Le contrôle inclut une entrée ON/OFF et une entrée proportionnelle 0...10 V, une entrée d'activation à distance, un relais d'alarme, une entrée pour capteur de débit et une sortie avec alimentation 24 V. La production de vapeur est modulée en continu entre 20 % et la puissance maximale alors que le niveau de l'eau est contrôlé par une électrovanne de remplissage et une pompe de vidange.

    La régulation de l'hygrométrie est gérée par un hygrostat externe (par exemple clima) qui, alimenté par le compactSteam, peut le contrôler de manière proportionnelle pour une régulation de l'hygrométrie encore plus précise et confortable.

    CARACTERISTIQUES TECHNIQUES

    Production de vapeur : 1,6...5,4 kg/h (1 cylindre)

    Alimentation :

    CH*01V1*, CH*02V1* : 110 Vca monophasée (-15…10 %) 50/60 Hz

    CH*01V2*, CH*02V2*, CH*03V2*, CH*05V2 : 208/230 Vca monophasée (-15…10 %) 50/60 Hz

    Puissance électrique : 1,2...3,9 kW

    Pression de la vapeur (Pa) : ventilateur intégré : 400 ; conduite : 1 000

    Tuyau de vapeur : Ø 22 mm

    Conditions de fonctionnement : 1T40 °C, 10…90 % H.R. non condensant

    Conditions d'entreposage : -10T70 °C, 5…95 % H.R. non condensant

    Degré de protection : IP20

  • Plus

    • design élégant et discret ;
    • capacité maximale sélectionnable par paliers de 5 % ;
    • contrôle proportionnel 0…10 V et modulation 20…100 % ;
    • gestion automatique de la concentration de l'eau et de la mousse ;
    • entrée d'activation à distance et relais d'alarme ;
    • vidange automatique de l'eau après 3 jours d'inactivité
    • contacteur de fonctionnement du cylindre, réinitialisable.
