Sondes sans fil
Caractéristiques générales
Wireless sensors - Summary of selection guide
La version rTM est disponible avec de nouvelles références de produit car la compatibilité avec la version précédente n'est plus assurée en raison des améliorations introduites sur le protocole de communication radio Zibbee.

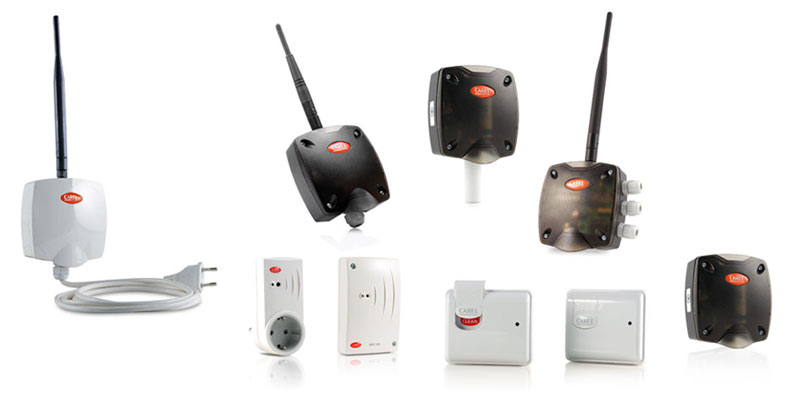

Le système rTM CAREL se compose de :
- Capteurs à batterie :
- deux versions pour deux exigences spécifiques ;
- Sonde de température à installer à l'intérieur du comptoir frigorifique, version BP SE (Built-in Probe) ;
- Capteur avec deux sondes NTC externes et deux entrées numériques, version EP SE (External Probe) pour comptoirs frigorifiques et chambres froides ;
- Capteur alimenté en 12...24 Vca ;
- Capteur avec deux sondes NTC externes et deux entrées numériques, version EP1/Router SE (External Probe) pour comptoirs frigorifiques et chambres froides ; Le fonctionnement de ce dispositif est identique à celui de la sonde EP SE et intègre également la fonction combinée de Routeur ;
- Access Point. Récepteur radio qui collecte les données des différents capteurs du réseau ZigBee™, en les mettant à disposition du système de supervision avec un contrôle Modbus® RTU. Il est possible d'associer directement 30 capteurs par Access Point, jusqu'à un maximum de 60 si on inclut un ou plusieurs Routeurs. Avec le dispositif de supervision (PlantVisorPRO ou PlantWatchPRO), il est possible de voir toutes les variables du système rTM SE ;
- Routeur. À utiliser quand la distance entre capteur et routeur est supérieure à 30 m ou quand les nœuds de réseau des capteurs dépassent 30 unités. Il est possible d'avoir jusqu'à 60 routeurs maximum sur le réseau sans fil, dont 48 visibles en supervision. L'Access Point automatique attribue une adresse série avec l'ordre dans lequel ils ont été « associés », de 200 à 247 unités ;
Selection Tool. CPQ is CAREL's tool for selecting sensors (and more), available at cpq.carel.com. Complete list of codes, detailed information and links to documentation are just some of the main features of the sensors selection module in the CPQ platform. More information
