Capteur de niveau

LSR*
Capteur de niveau
Capteur de niveau Capteur de niveau

  • Caractéristiques générales

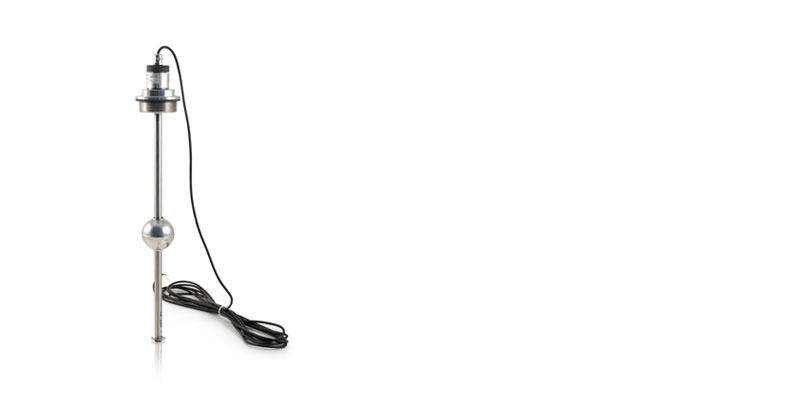

    Le capteur de niveau est un dispositif qui détecte la quantité de réfrigérant présent dans l'échangeur. Lorsque le niveau varie, le flotteur contenant un aimant glisse sur une tige verticale et actionne magnétiquement un contact électrique situé à l'intérieur de la tige, fournissant en sortie une valeur résistive proportionnelle au niveau mesuré.

    La sortie doit être connectée à un contrôle électronique Carel pré-équipé.

    Lorsque la résistance de sortie est modifiée, il est possible de connaître le niveau de liquide du réservoir.

    Le capteur est réalisé en acier inoxydable. De ce fait, il peut résister à des conditions de fonctionnement extrêmes, compatibles avec ce matériau.
