Heosbox CO2
Caractéristiques générales
Les "Heosbox CO2" sont des unités de condensation refroidies à l'eau qui intègrent la solution à haut rendement Heos pour les applications CO2 :
- BLDC variable speed compressors. Les moteurs brushless à aimant permanent et la construction "double rotative" permettent une efficacité maximale, une large plage de modulation (25-100%), une conception compacte et un faible niveau de bruit.
- DC driver. Les pilotes CAREL pour les applications Heos se caractérisent par une précision de contrôle et une fiabilité maximales.Le micrologiciel de classe B garantit au système une protection électronique supplémentaire.
- Détendeur électronique . Grâce au moteur pas à pas, le Heosbox CO2 assure un contrôle continu de la température d'évaporation pour garantir une efficacité maximale dans toutes les conditions, y compris par des actions de contrôle préventif.s.
- Régulateur Heos. Le régulateur permet d'une part une gestion fonctionnelle complète de la vitrine (lumières, ventilateurs, chauffages, alarmes, etc.), et d'autre part une synchronisation parfaite entre le compresseur à vitesse variable et la vanne électronique.La connaissance complète du fonctionnement de l'unité permet d'adopter une logique de contrôle avancée et des actions de surveillance préventive pour une plus grande fiabilité de l'ensemble de la solution.
Les unités de CO2 Heosbox sont conçues et optimisées pour les applications de réfrigération commerciale sous-critique, et comprennent essentiellement :
- un circuit de réfrigération partielle, couplé à un serpentin d'évaporation

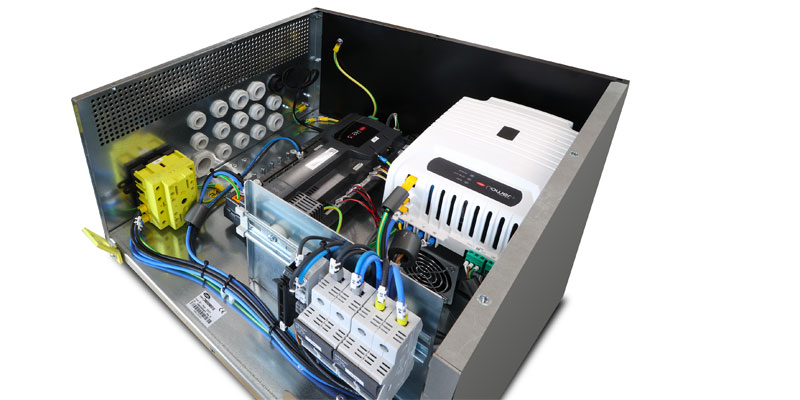

- un panneau électrique comprenant la distribution de l'énergie et un système de contrôle.
La solution répond aux exigences actuelles du marché et de la réglementation :
- réduction des émissions directes grâce à l'utilisation d'un réfrigérant naturel
- réduction des émissions indirectes grâce à des solutions à haute efficacité.
La conception sous-critique permet :
- une réduction des coûts d'installation grâce à des pressions de fonctionnement plus faibles et à une conception simplifiée du circuit de réfrigération (similaire aux unités avec HFC)
- une plus grande flexibilité de fonctionnement : applications à moyenne ou basse température, en configuration mono-évaporateur ou multi-évaporateur
- des synergies à créer avec le système de climatisation existant, permettant d'optimiser l'efficacité globale du site.
-
Plus
- The benefits of Heos technology...
Modulation continue du système
Compresseurs à vitesse variable (BLDC) et vannes d'expansion électroniques avec moteur pas à pas.
Efficacité énergétique
L'approche décentralisée et la modulation continue permettent d'adapter parfaitement le fonctionnement aux exigences de l'armoire dans toutes les conditions. Synchronisation des actions de contrôle et possibilité de lire le COP en temps réel.
Qualité maximale de conservation des aliments
La modulation continue du compresseur et des vannes électroniques EEV assure une excellente stabilité de la température et de l'humidité dans les armoires.
...avec les avantages d'une connectivité avancée et de services dédiés :
Connectivité à distance avec les systèmes de supervision
Compatibilité avec les systèmes de supervision : connexion filaire (via Ethernet ou série) ou sans fil (kit WiFi).
Connectivité locale avec le régulateur Heos
Connexion facile au régulateur Heos, soit câblée (bus de terrain), soit sans fil (via une interface utilisateur équipée d'une connectivité Bluetooth et/ou NFC).
Services IOT dédiés
La conception 100% CAREL et la technologie Heos permettent une connaissance parfaite du fonctionnement et des performances de l'unité. Des services dédiés sont disponibles, notamment la télésurveillance, l'analyse des données et des algorithmes avancés pour la maintenance prédictive.
Documentation
Technical
-
2D/3D drawings
* Entries are ordered by date
Code Description Langue Date * Version Code 3D Heosbox CO2 HB200CXX00SE0 Secondary_panel Description 2D-3D drawings Heosbox CO2 HB200CXX00SE0 Secondary_panel Langue ALL Date 22/06/2022 Version R.0 Code 3D Heosbox CO2 HB200C1000CE0 Description 2D-3D drawings Heosbox CO2 HB200C1000CE0 Langue ALL Date 22/06/2022 Version R.0 Code 3D Heosbox CO2 HB200C0600CE0 Description 2D-3D drawings Heosbox CO2 HB200C0600CE0 Langue ALL Date 22/06/2022 Version R.0 Code 3D Heosbox CO2 HB200C0400CE0 Description 2D-3D drawings Heosbox CO2 HB200C0400CE0 Langue ALL Date 22/06/2022 Version R.0 Code 3D Heosbox CO2 HB200C0300CE0 Description 2D-3D drawings Heosbox CO2 HB200C0300CE0 Langue ALL Date 22/06/2022 Version R.0 -
Electrical Schemes
* Entries are ordered by date
Code Description Langue Date * Version Code HB200CXX00SE0_El Description Q.E. SECONDARY Langue ALL Date 07/04/2022 Version R0 Code HB200C1000CE0_EI Description EP HEOS BOX CE WITH INVERTER PSD2 24A AND POWER BOARD Langue ALL Date 03/08/2021 Version R0 Code HB200C0670CE0_El Description EP HEOS BOX CE WITH INVERTER PSD2 18A AND POWER BOARD Langue ALL Date 02/08/2021 Version R0 Code HB200C0300CE0_HB200C0450CE0_El Description EP HEOS BOX CE WITH INVERTER PSD2 12A AND POWER BOARD Langue ALL Date 29/06/2021 Version R0 -
Selection tool
* Entries are ordered by date
Code Description Langue Date * Version Code R744 sizing tool Description Langue ALL Date 14/06/2022 Version 1.0
Images
-
High resolution images
* Entries are ordered by date

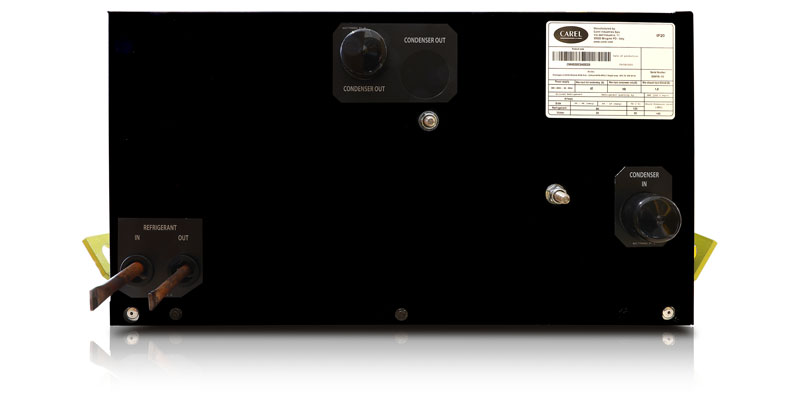

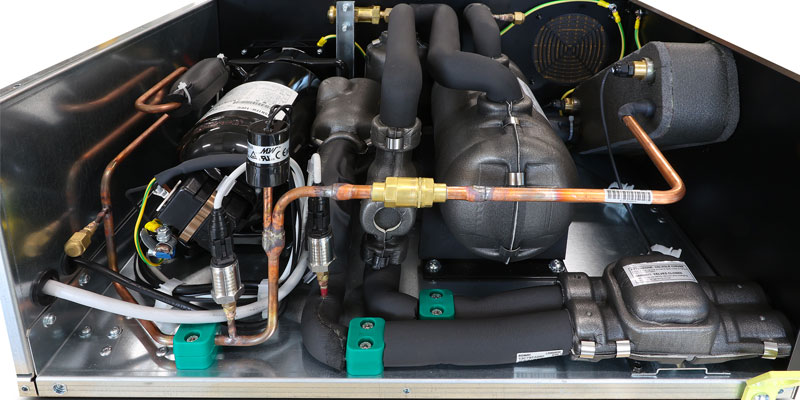

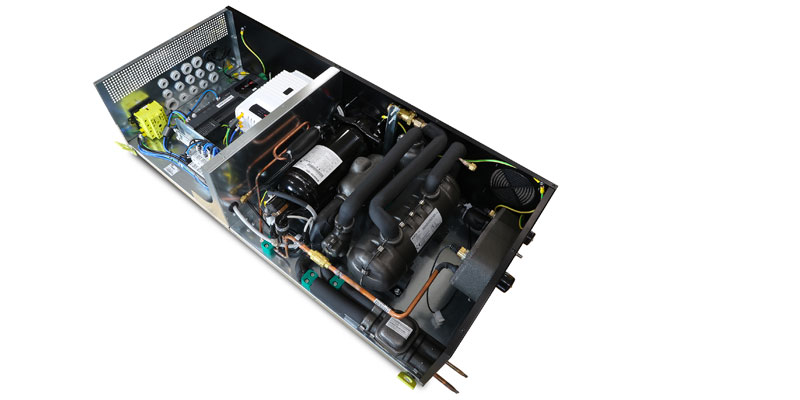

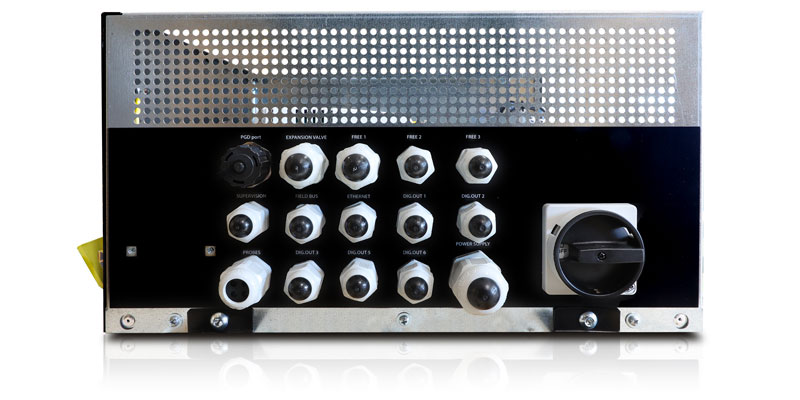

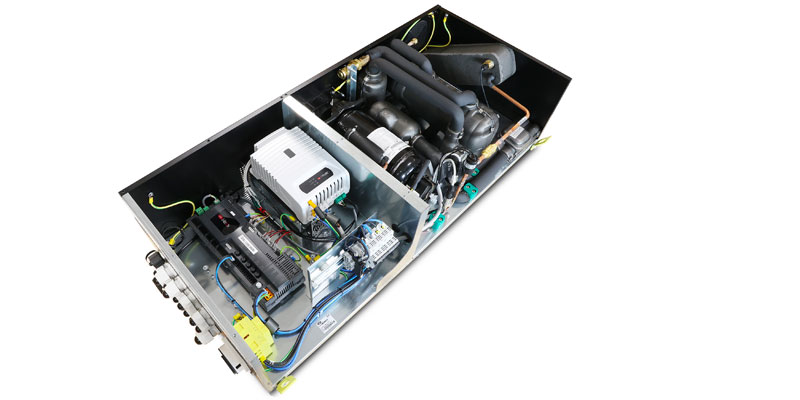

Code Description Langue Date * Version Code PH21LUP303-heosbox-CO2 Description CAREL Heosbox CO2 - Plug-in and semi plug-in - Food Retail Langue ALL Date 06/06/2022 Version R.0 Code PH21LUP30C-heosbox-CO2-electrical Description CAREL Heosbox CO2 - Plug-in and semi plug-in - Food Retail Langue ALL Date 06/06/2022 Version R.0 Code PH21LUP30E-heosbox-CO2-electrical Description CAREL Heosbox CO2 - Plug-in and semi plug-in - Food Retail Langue ALL Date 06/06/2022 Version R.0 Code PH21LUP30F-heosbox-CO2-open Description CAREL Heosbox CO2 - Plug-in and semi plug-in - Food Retail Langue ALL Date 06/06/2022 Version R.0 Code PH21LUP30D-heosbox-CO2-mechanical Description CAREL Heosbox CO2 - Plug-in and semi plug-in - Food Retail Langue ALL Date 06/06/2022 Version R.0 Code PH21LUP304-heosbox-CO2-open Description CAREL Heosbox CO2 - Plug-in and semi plug-in - Food Retail Langue ALL Date 06/06/2022 Version R.0 Code PH21LUP307-heosbox-CO2-mechanical Description CAREL Heosbox CO2 - Plug-in and semi plug-in - Food Retail Langue ALL Date 06/06/2022 Version R.0 Code PH21LUP305-heosbox-CO2-open Description CAREL Heosbox CO2 - Plug-in and semi plug-in - Food Retail Langue ALL Date 06/06/2022 Version R.0 Code PH21LUP306-heosbox-CO2-electrical Description CAREL Heosbox CO2 - Plug-in and semi plug-in - Food Retail Langue ALL Date 06/06/2022 Version R.0
