pGDN

pGDN
  • Caractéristiques générales

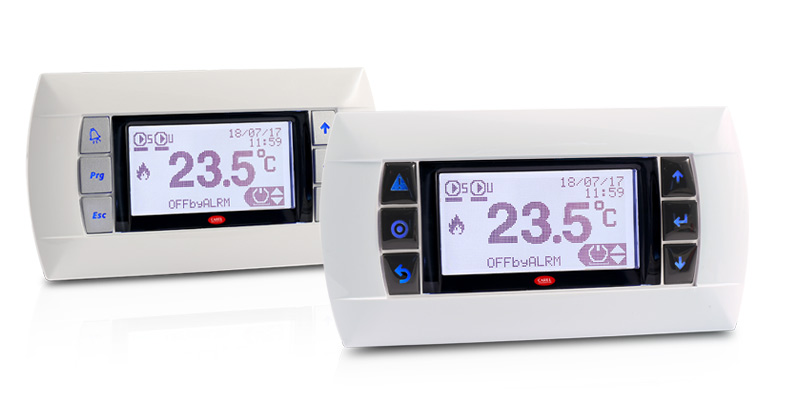

    Les terminaux semi-graphiques pGDN font partie de la gamme d'interfaces utilisateur pCO sistema conçues pour offrir une plus grande polyvalence et de larges possibilités de personnalisation. Lors de la conception de ces terminaux, CAREL a porté une attention particulière à la simplicité de programmation et à la qualité des performances, tout en maintenant un standard esthétique des plus soignés. Les terminaux disposent d'un écran BLANC rétroéclairé de 132x64 pixels et d'un clavier à 6 touches.
    pGDN dispose d'un clavier qui répète les symboles utilisés sur les contrôleurs pCO5 + / pCO5 + HS / c.pCO. Ces terminaux peuvent afficher des symboles graphiques de différentes tailles et les principaux alphabets internationaux, et offrent la flexibilité et la facilité de personnalisation qui sont à la base de la conception des produits de la famille CAREL pCO / c.pCO sistema, donnant ainsi aux clients les plus exigeants plusieurs possibilités de personnalisation à des coûts abordables, même pour des quantités limitées. La connexion au régulateur pCO est disponible sur le réseau RS485 utilisant le protocole pLAN.



  • Plus

    Nouveau hardware

    PGN utilise une toute nouvelle génération de microprocesseurs et de pilotes LCD.

    Meilleure visibilité des alarmes

    Grâce aux touches d'alertes bicolores, l'indication d'alarme est beaucoup plus facile à voir.

    Préserver la rétrocompatibilité

    Le remplacement du code est entièrement garanti par la rétrocompatibilité HW et SW avec pGD0 et pGD1 / E.












Documentation

Technical

  • 2D/3D drawings
    Code Description Langue Date * Version
    Code 2d-3d pGD1 panel

    Description 2D-3D drawings

    Langue ALL

    Date 14/01/2014

    Version R0

  • Technical Leaflets
    Code Description Langue Date * Version
    Code +050001426

    Description pGN0 / pGN1 / pGNE pCO Graphic Display

    Langue ENG  SPA

    Date 13/04/2023

    Version 1.3

    Code +05C001425

    Description pGN0 / pGN1 / pGNE pCO 图形显示手操器 / pCO Graphic Display

    Langue CHI  ENG

    Date 13/04/2023

    Version 1.3

    Code +050001425

    Description pGN0 / pGN1 / pGNE pCO display grafico / pCO Graphic Display

    Langue ENG  ITA

    Date 13/04/2023

    Version 1.3


Commercial

  • Other related documentation
    Code Description Langue Date * Version
    Code +800004031

    Description Solutions for Air Handling Units: Technology and expertise for indoor air quality and energy saving

    Langue ENG

    Date 05/02/2025

    Version 1.3


Images

  • High resolution images
    Code Description Langue Date * Version
    Code PH17LPG301-pGDN

    Description pGDN-CAREL-TerminalsUnit-Terminals

    Langue ALL

    Date 01/09/2021

    Version R.0
