EVD Module

Caractéristiques générales
Le module EVD est un module d'extension complémentaire à installer avec UltraCella ou SmartCella. Il est facile à assembler et à connecter, et permet des économies d'énergie grâce à la gestion d'un EEV Carel. Le module peut être monté directement sur un rail DIN ou pré-assemblé pour un montage mural, grâce à des inserts en plastique spéciaux et à trois larges trous de dérivation pour un câblage pratique et sûr, tout en garantissant IP65 sur l'ensemble du boîtier.

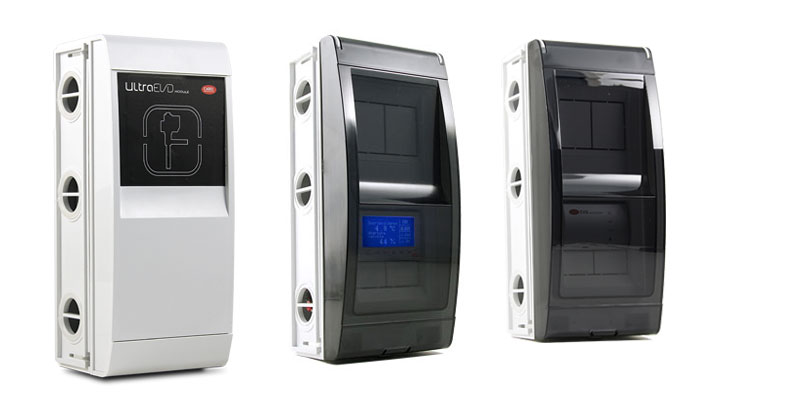

Disponible en versions avec ou sans écran et avec ou sans Ultracap pour les applications de rénovation. L'affichage simplifie la programmation, ce qui signifie que le contrôleur peut être démarré après avoir sélectionné quelques paramètres seulement. La technologie Ultracap garantit une fermeture sûre des vannes en cas de panne de courant, évitant ainsi la nécessité d'installer une électrovanne.
UltraCella communique avec EVD Evolution via une communication série, pour gérer et configurer EVD directement depuis UltraCella. Fonctions principales :- contrôle de la surchauffe avec protection haute pression, basse pression et faible surchauffe
- procédure de mise en service guidée (sélection de seulement 4 paramètres, module autonome)
- schéma de connexion affiché à l'écran
- LCD graphique amovible, interface multilingue avec aide en ligne pour les paramètres et unités de mesure SI ou gestion des utilisateurs impériale avec mot de passe pour accéder aux différents niveaux de configuration
- copier les valeurs des paramètres sur différents appareils EVD à partir de l'écran
- LED pour la surveillance des principaux paramètres
- utilisation de transducteurs de pression ratiométrique basse puissance avec sortie 4 à 20 mA (ceux-ci peuvent être partagés entre plusieurs drivers)
- deuxième entrée numérique pour la gestion du dégivrage possibilité d'utiliser des sondes de sauvegarde
- Technologie Ultracap qui assure une fermeture sûre de la vanne en cas de panne de courant
Combinés aux détendeurs électroniques de la série CAREL ExV, les drivers EVD Evolution créent un système de contrôle intégré qui optimise le fonctionnement de l'évaporateur et assure des économies d'énergie élevées.
