EVD Evolution

EVD0000E**
EVD Evolution
EVD Evolution EVD Evolution

  • Caractéristiques générales

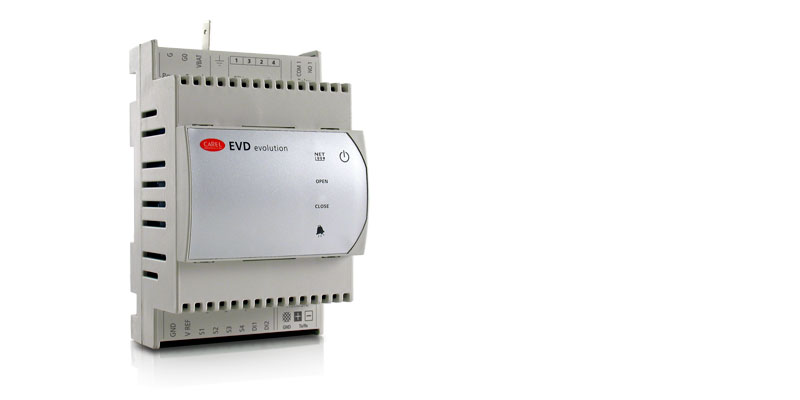

    Les contrôles pour vannes électroniques de la série EVD Evolution constituent la dernière étape du développement des pilotes CAREL bien connus pour la régulation de la surchauffe.

    Par rapport à l'EVD standard, l'instrument s'enrichit de fonctions avancées et d'une nouvelle interface utilisateur qui le rend encore plus facile à utiliser et à configurer.

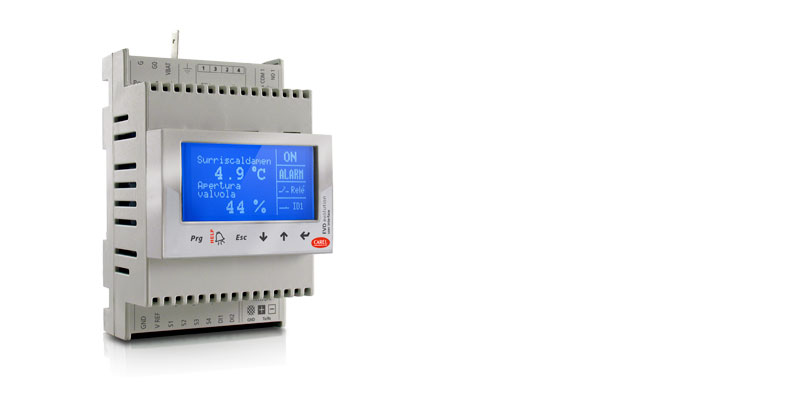

    Un nouvel écran graphique et une procédure de programmation simple permettent de démarrer la régulation en sélectionnant seulement 4 paramètres (en cas d'utilisation du dispositif de régulation des vannes Carel, 3 suffisent) : réfrigérant utilisé, modèle de la vanne, type de sonde de pression et type d'application (chiller, comptoir frigorifique, etc.), sélectionnables à partir du menu à choix multiples.

    Principales fonctions :

    • régulation de la surchauffe avec protections auxiliaires pour haute pression, basse pression, basse surchauffe
    • démarrage avec une procédure assistée (seulement 4 paramètres)
    • schéma de connexion affiché à l'écran
    • écran graphique LCD amovible, multilingue, avec assistance en ligne sur les divers paramètres et unités de mesures SI ou anglo-saxonnes
    • gestion des utilisateurs avec mot de passe pour l'accès à différents niveaux de configuration
    • copie des valeurs des paramètres sur différents EVD en utilisant l'écran
    • LED pour la surveillance des principaux paramètres
    • utilisation de transducteurs de pression à faible consommation, de type ratiométrique, avec sortie de 4 à 20 mA (ce dernier pouvant être partagé entre plusieurs pilotes)
    • deuxième entrée numérique pour la gestion de la décongélation
    • possibilité d'utiliser des sondes de réserve

    Associé aux vannes à détente électroniques CAREL de la série ExV, le pilote EVD Evolution constitue un système intégré de régulation qui optimise le fonctionnement de l'évaporateur et permet de faire d'importantes économies d'énergie.





Documentation

Technical

  • Manuals
    Code Description Langue Date * Version
    Code +0300005FR

    Description EVD evolution pilote pour vanne d'expansion électronique

    Langue FRE

    Date 16/12/2019

    Version 3.7
