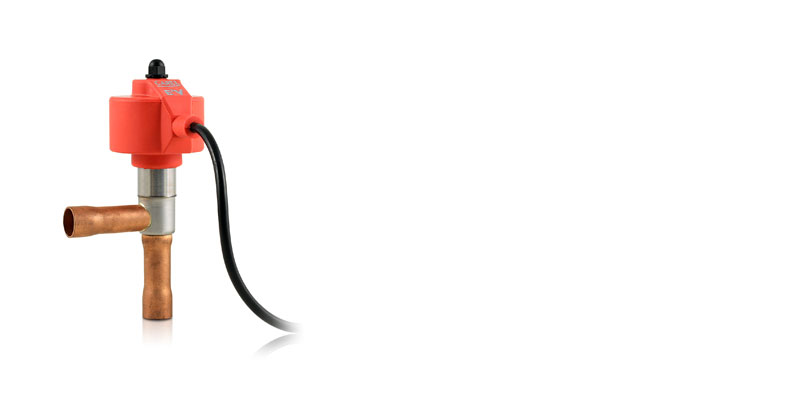

E3V fully welded

E3V-B*

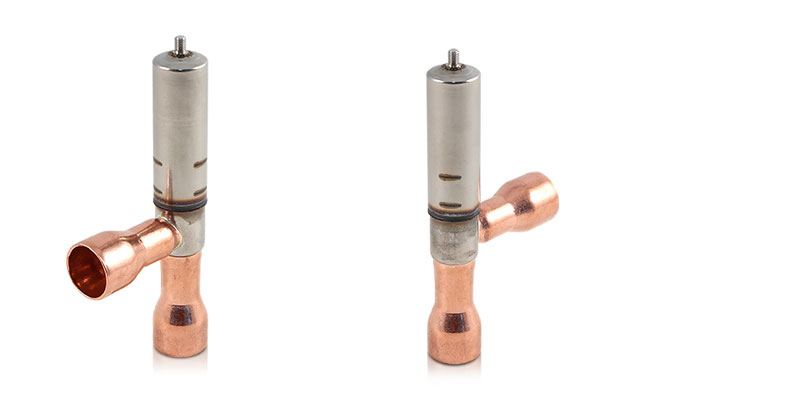

E3V fully welded
  • Caractéristiques générales

    La vanne à détente électronique CAREL E3V arrive à couvrir une plage de puissances frigorifiques jusqu'à 180 kW et constitue la solution Carel pour les vannes de capacité moyenne.

    La conception de la E3V a été soignée dans les moindres détails pour garantir une large capacité de régulation et, dans le même temps, une fiabilité de fonctionnement élevée avec le passage du fluide dans les deux sens : cette caractéristique est particulièrement utile et avantageuse pour les applications dans les pompes à chaleur. Ce produit a été conçu pour être installé dans les circuits frigorifiques comme vanne de laminage et utilise une sonde de pression et une de température pour calculer la surchauffe, qui, au final, est utilisée comme signal de régulation.

    À partir du mois de juillet 2014, la vanne E3V-B remplacera progressivement les vannes E3V-A et E3V-U dans la production des vannes E3V de Carel. La nouvelle gamme sera composée de 5 tailles différentes, dont 3 (45, 55, 65) dotées d'un moteur bipolaire et 2 (35, 45) d'un moteur unipolaire.  La principale caractéristique qui la différenciera des précédentes sera sa fabrication avec des raccords entièrement soudés. Autre atout : la polyvalence des applications pour lesquelles son utilisation est indiquée.

    t;mso-add-space:auto;line-height: 15.0pt;background:white'>La version Smart est complétée, sur demande, d'un témoin de débit et d'un capteur d'humidité. De plus, cette vanne se caractérise par le filtre incorporé, en option, qui permet de gérer de manière optimale le nettoyage du réfrigérant et du joint en téflon installé sur l'actionneur. Enfin, la possibilité de démonter complètement la vanne augmente sa flexibilité de fonctionnement.



Documentation

Technical

  • Technical Leaflets
    Code Description Langue Date * Version
    Code +050001665

    Description E3V-B unipolare - Valvola di espansione elettronica / Electronic expansion valve / Détendeur électronique / Elektronisches Expansionsventil / Válvula de expansión electrónica

    Langue ENG  FRE  GER  ITA  SPA

    Date 14/07/2020

    Version 1.6

    Code +050001670

    Description E3V-B bipolare - Valvola di espansione elettronica / Electronic expansion valve / Soupape à détente électrique / Elektronisches Expansionsventil / Válvula de expansión electrónica

    Langue ENG  FRE  GER  ITA  SPA

    Date 29/04/2020

    Version 1.6

  • 2D/3D drawings
    Code Description Langue Date * Version
    Code 2d-3d E3VxxBSM10_bipolar

    Description 2d-3d drawings

    Langue ALL

    Date 16/03/2015

    Version R0

    Code 2d-3d E3VxxBSM30 - E3VxxBSM50_unipolar

    Description 2D-3D drawings

    Langue ALL

    Date 16/03/2015

    Version R0

    Code 2d-3d E3VxxBSM70_unipolar

    Description 2D-3D drawings

    Langue ALL

    Date 16/03/2015

    Version R0

    Code 2d-3d E3VxxBSR10_bipolar

    Description 2d-3d drawings

    Langue ALL

    Date 16/03/2015

    Version R0

    Code 2d-3d E3VxxBWR10_bipolar

    Description 2d-3d drawings

    Langue ALL

    Date 16/03/2015

    Version R0
