GateBox
Caractéristiques générales

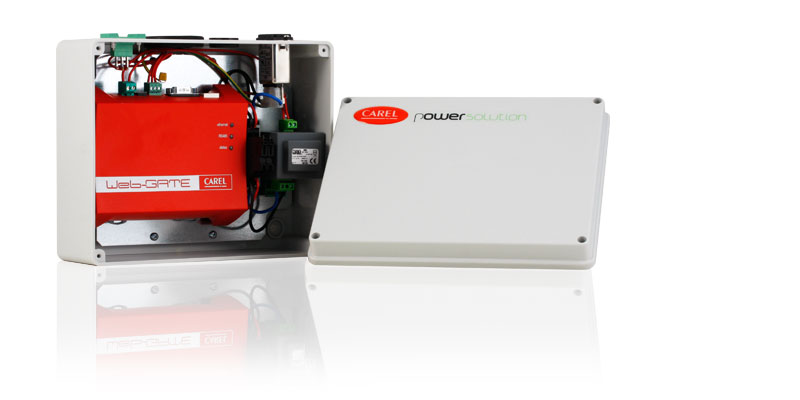

GateBox est la solution la plus simple et la plus complète pour une utilisation facile et rapide de WebGate CAREL. Dans un petit coffret en plastique, à protection IP, se trouve tout ce qu'il faut pour alimenter, programmer, connecter et installer le dispositif en quelques minutes de manière simple et avec une connexion en réseau. Le câble d'alimentation, fourni, est de type BS 1363 et a une longueur de 2 m. Un connecteur sur le côté du GateBox permet une connexion RS485 facile et deux passe-câbles sont prévus pour une éventuelle connexion RS232 et une connexion Ethernet directement sur la structure du WebGate. Un transformateur et deux fusibles de protection sont déjà installés à l'intérieur du coffret. WebGate permet la connexion de tous les contrôles CAREL à un réseau Ethernet™-TCP/IP (norme de communication répandue) et peut effectuer un diagnostic et une surveillance locale et distante des installations via un navigateur. Le protocole TCP/IP fait office de support pour d'autres protocoles, qui peuvent être utilisés pour transférer à un superviseur local ou distant toutes les données provenant des contrôles connectés sur le réseau Ethernet™. Le WebGate est facilement configurable également en série RS232.
Documentation
Technical
-
Manuals
* Entries are ordered by date
Code Description Langue Date * Version Code +030221141 Description Quadro elettrico / Electrical panel / Tableau électrique / Manuale di istruzioni per l’installazione, uso e manutenzione / Installation user & maintenance manual / Manuel d’instructions pour l’installation, l’utilisation et l’entretien Langue ENG FRE ITA Date 08/03/2024 Version 1.1
Images
-
High resolution images
* Entries are ordered by date
Code Description Langue Date * Version Code PH12LQU30I-gatebox Description CAREL GateBox - Electrical panel for display cases - Powersolutions Langue ALL Date 28/03/2022 Version R.0
