Unité de gestion de la centrale frigorifique
Caractéristiques générales

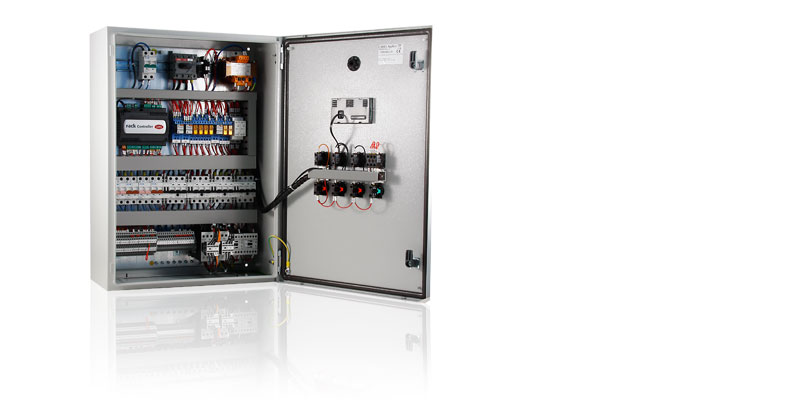

Avec les tableaux de commande et de contrôle de la série compresor rack, il est possible de gérer des racks incluant 2 compresseurs au maximum, dont un à gérer à vitesse fixe et l'autre au choix entre vitesse fixe et vitesse variable avec inverseur. En fonction du modèle, il est également possible de gérer de 2 à 6 ventilateurs triphasés pour le groupe de condensation. Tous les produits de la série permettent d'alimenter et de gérer également les ventilateurs d'extraction de chaleur de la buse des compresseurs et les résistances des carters d'huile du compresseur de manière à offrir une solution globale pour la gestion de petits groupes frigorifiques. Les coffrets, de tailles différentes en fonction de la puissance absorbée par les compresseurs et du nombre de ventilateurs de condensation à gérer, sont dotés d'une structure en tôle d'acier d'une épaisseur de 15/10, peinture RAL gaufrée, avec plaque de câblage en tôle d'acier zingué d'épaisseur 20/10, porte avec ouverture réversible avec deux fermetures de sécurité et joint à coulée continue, plaque d'entrée de câbles située sur le fond du coffret correctement dimensionnée. Sur demande, il est possible de fournir le tableau électrique avec des passe-câbles de taille appropriée pour le passage des câbles. Chaque coffret est doté de son kit d'installation murale avec des trous déjà prévus à l'arrière. L'interrupteur général du tableau est situé sur la porte intérieure, avec contrôle frontal au moyen d'une poignée tournante ; de la même façon, l'interface utilisateur est située sur la porte intérieure, avec les sélecteurs et les témoins lumineux de signalisation des états de fonctionnement et d'alarme. Les schémas électriques sont élaborés pour gérer la chaîne des sécurités standard liées aux compresseurs et aux pressostats. Sur demande, il est possible de fournir le tableau dimensionné pour la gestion de puissances différentes des compresseurs et des ventilateurs de condensation.
