  • Caractéristiques générales

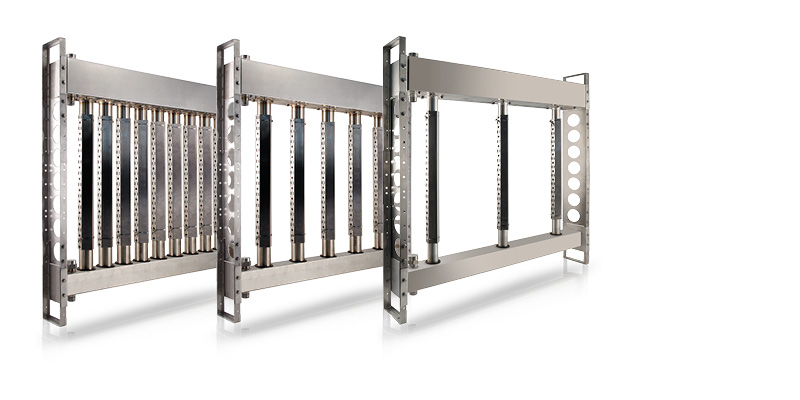

    Plusieurs tuyaux (SAB/SAT)

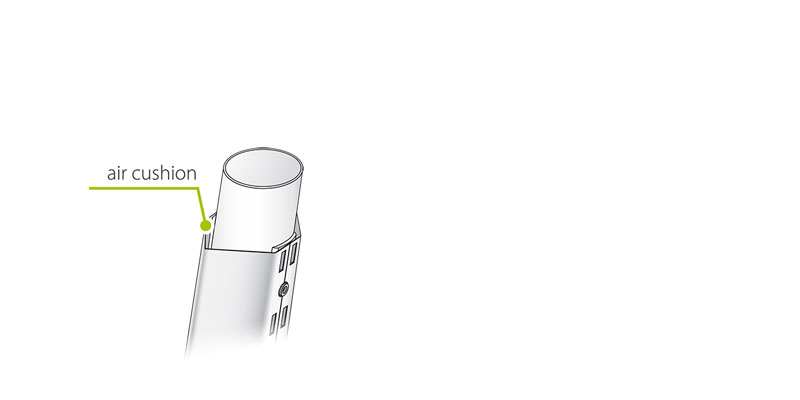

    Le système ultimateSAM peut utiliser de la vapeur provenant à la fois d'un réseau sous pression et d'un générateur à pression atmosphérique (humidificateur). En cas d'alimentation depuis un réseau de vapeur sous pression, le fluide arrive dans le distributeur via la vanne de régulation, à travers laquelle se fait une expansion jusqu'à une pression quasiment atmosphérique. En cas d'alimentation avec de la vapeur à la pression atmosphérique, ultimateSAM est relié directement au producteur de vapeur. Dans ce cas, la modulation du débit de vapeur est exercée directement par l'humidificateur. Pour minimiser la formation de condensation, les tuyaux pour la distribution de la vapeur ont été conçus avec des déflecteurs et des buses de manière à garantir l'introduction uniquement de vapeur sèche dans l'UTA/conduite. ultimate SAM peut être commandé avec des tuyaux de distribution verticaux isolés par coussins d'air de manière à réduire le réchauffement parasite de l'air mais également la formation de condensation.

    Les distributeurs isolés prévoient des buses insérées sous pression dans les tuyaux qui prélèvent la vapeur sèche depuis le centre des distributeurs afin d'éviter l'émission de gouttes de condensation dans le flux d'air. Les distributeurs non isolés n'ont en revanche pas de buses. L'utilisation des modèles à tuyaux isolés avec buses permet de réduire de 30 % la condensation par rapport à ceux non isolés. Dans les deux cas, naturellement, une distance d'absorption courte (de l'ordre de 0,5 m) reste garantie.

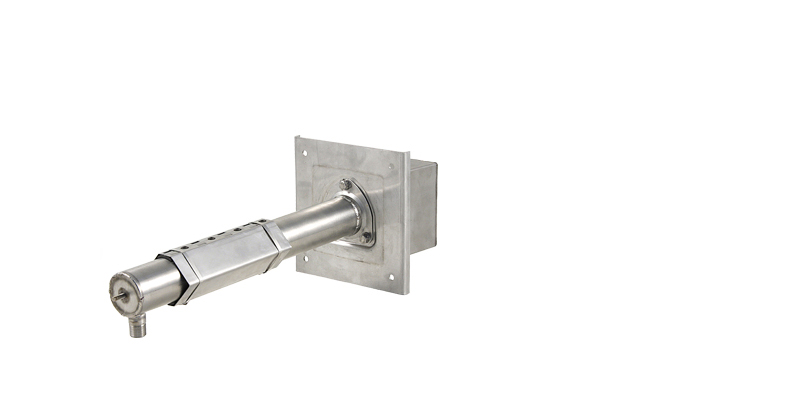

    Tuyau unique (SA0)

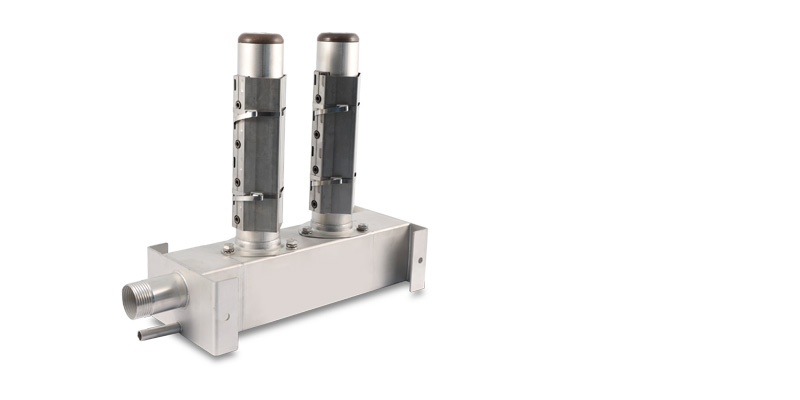

    Il peut être utilisé avec de la vapeur sous pression ou de la vapeur à la pression atmosphérique. Dans ce cas, le collecteur exerce la fonction de séparateur de condensation du fait qu'il est équipé d'un déflecteur interne et d'une évacuation de la condensation. Le tuyau unique est prévu avec une isolation et des buses pour réduire la formation de condensation et la distance d'absorption.

    Accessoires disponibles pour le tuyau unique :

    • SAKC*S10*0 : kit tuyau d'évacuation de la condensation ;
    • SAKC0*T0*0 : kit raccord d'évacuation de la condensation en « T » ;
    • SAKD0*10*0 et SAKD0*20*0 : kit entrée de vapeur pour double tuyau.
  • Plus

    Accessoires :

    • Vannes modulantes avec actionneur électrique à fermeture automatique avec sécurité en cas de coupure d'alimentation électrique ;
    • Connexions d'entrée de vapeur en acier inoxydable ;
    • Séparateurs et évacuateurs de condensation pour éviter que la condensation de la ligne d'alimentation n'atteigne la vanne et le distributeur ;
    • Filtres en « Y » pour l'élimination des éventuelles impuretés présentes dans le tuyau d'alimentation.
