  • Caractéristiques générales

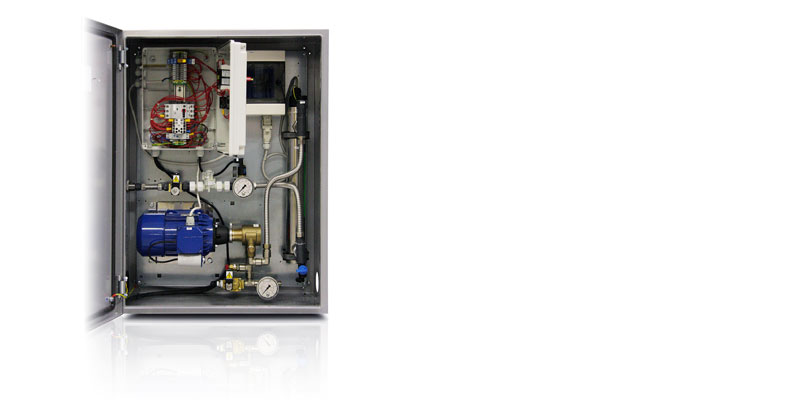

    chillBooster est un atomiseur adiabatique qui, en exploitant le principe du refroidissement par évaporation, refroidit l'air avant qu'il ne soit utilisé par les unités de condensation comme des chillers ou des dry coolers. L'atomisation de l'eau en gouttes micrométriques favorise le déclenchement de l'évaporation spontanée, qui soustrait une partie de l'énergie thermique nécessaire pour l'évaporation elle-même à l'air environnant, baissant ainsi sa température (chaque kilogramme d'eau qui s'évapore absorbe 0,69 kW thermiques d'air). Porter l'air près de sa température de bulbe humide signifie, pendant l'été, baisser la température d'environ 10-15 °C, réduisant ainsi la charge de travail demandée à l'unité de condensation (chiller) et permettant donc des économies d'énergie significatives en termes de kW électriques économisés. ChillBooster se compose essentiellement d'un coffret avec pompe de pressurisation (10 bars) et d'un système de buses montées sur des collecteurs en acier répartis autour de l'unité de condensation : l'atomisation se fait contre le débit afin que les gouttelettes, aspirées par le ventilateur du chiller, suivent un parcours plus long et aient le temps de s'évaporer. L'air est ainsi refroidi et augmente l'échange thermique de la batterie en profondeur. Une partie des gouttelettes mouilleront les ailettes de la batterie, absorbant la chaleur et s'évaporant par la suite, ce qui accroît encore davantage l'échange thermique. chillBooster peut être utilisé pendant tout l'été, pour accroître les économies d'énergie globales ou pour couper les pics de charge maximale dans les journées les plus chaudes afin de maximiser le rendement du chiller. En plus des opérations de retrofit, il est possible de considérer l'effet chillBooster également pendant la conception, en sélectionnant un chiller de taille inférieure, d'un moindre coût et consommant moins d'énergie. chillBooster est disponible avec les capacités suivantes : 100, 500 et 1 000 l/h. Les buses ont un débit de 5 – 7,5 – 15 l/h. chillBooster peut fonctionner à la fois avec de l'eau du robinet et avec de l'eau déminéralisée, à condition que la conductibilité de cette dernière ne soit pas inférieure à des valeurs prédéfinies.

  • Plus

    - économies d'énergie accrues avec retour sur investissement très rapide

    - simplicité d'installation et d'utilisation ; il suffit de contrôler chillBooster avec un interrupteur on/off à distance

    - flexibilité de la forme et du débit du système de distribution grâce à une gamme d'accessoires très large

    - gestion des électrovannes d'évacuation pour vidange des tuyaux



Documentation

Technical

  • Manuals
    Code Description Langue Date * Version
    Code +030220526

    Description ChillBooster: Mode d’emploi/ Technisches Handbuch

    Langue FRE  GER

    Date 08/09/2020

    Version 1.4

    Code +030220546

    Description ChillBooster

    Langue FRE  GER

    Date 18/11/2011

    Version 1.4

  • BIM files
    Code Description Langue Date * Version
    Code Bim files Chillbooster

    Description

    Langue ALL

    Date 11/03/2020

    Version R0


Commercial

  • Brochure
    Code Description Langue Date * Version
    Code +3000216FR

    Description chillbooster Refroidissement adiabatique pour applications dans les commerces de détail

    Langue FRE

    Date 01/10/2020

    Version 1.0

    Code +3000018FR

    Description L’humidité est importante! Les humidificateurs CAREL, une solution pour chaque application

    Langue FRE

    Date 15/09/2020

    Version 4.1

    Code +3000054FR

    Description Solutions permettant d'économiser l'énergie dans les centres de données

    Langue FRE

    Date 11/10/2016

    Version 2.0

    Code +302240582

    Description Booster de Performance Energétique pour Chiller et CTA

    Langue FRE

    Date 05/01/2010

    Version 1.1
