UltraCella

WB000*
UltraCella
UltraCella UltraCella

  • Caractéristiques générales

    UltraCella est un panneau avant de chambre froide avec 6 relais, une fonction d'enregistrement de données USD et une logique de gestion de l'humidité. Il peut être combiné avec jusqu'à 2 modules EVD pour gérer 2 EEV et / ou des modules de puissance pour augmenter la puissance ou gérer des charges triphasées.


    I/O configuration:

    • 6 sorties relais (compresseur 2HP, dégivrage 2HP, ventilateurs d'évaporateur 16A, lumières 16A et sorties relais auxiliaires 2 x 8A pour fonctions supplémentaires);
    • 5 entrées analogiques (3 x NTC / NTC HT / PT1000 + 1 x NTC / NTC HT / 0-10V + 1 x 4-20mA / 0-5Vrat);
    • 3 entrées numériques;
    • 2 lignes série RS485 intégrées: - BMS: protocole CAREL (esclave) pour les superviseurs - bus de terrain: protocole Modbus (maître) pour connexion au module d'extension EVD et / ou panneaux 3ph distants;
    • Lecture et contrôle de l'humidité par humidificateur externe CAREL;

    UltraCella répond aux besoins de tous les utilisateurs de chambres froides, à toutes les étapes: de l'installation à la mise en service pour les installateurs, en passant par l'utilisation quotidienne pour les utilisateurs finaux.



    Installation
    Les installateurs peuvent profiter de ces nouvelles fonctionnalités:

    • Rail DIN pour montage mural rapide;
    • Plus de bornes GND disponibles pour les sondes et les capteurs, les relais 230Vac pour les ventilateurs de compresseur, de dégivrage et d'évaporateur et les grandes bornes de 7,5 mm;
    • Ouverture du contrôleur «dépliable» à 180 °;



    Mise en service
    Les installateurs peuvent réduire les temps de mise en service grâce à :

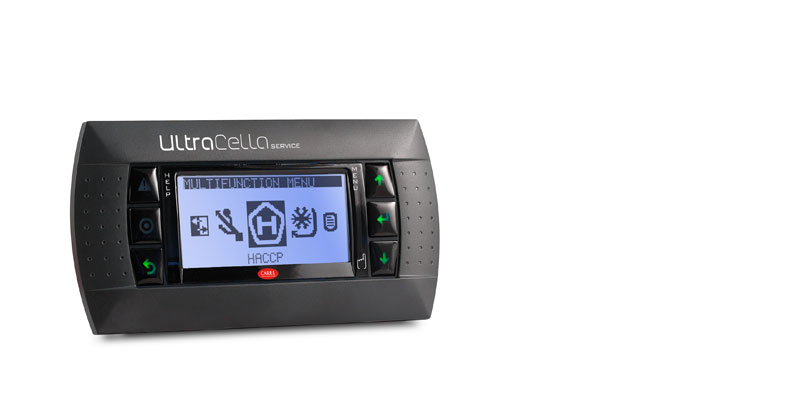

    • Configuration via l'assistant, disponible sur le service pGD1 (en option);
    • Avec UltraCella uniquement, 10 configurations préréglées différentes sont disponibles en standard, pour les principaux types d'applications (CO2, gestion du double évaporateur, etc.);
    • Télécharger / télécharger des configurations via le port USB


    L'interaction avec le contrôleur électronique n'a jamais été aussi simple pour les utilisateurs finaux, grâce à :

    • Rapports HACCP disponibles via le port USB dans un fichier CSV facile à analyser;
    • IHM intégrée intuitive avec grand écran et aide contextuelle

    L'électronique puissante et l'architecture mécanique innovante permettent :

    • Ajout transparent de nouvelles fonctionnalités (add-on et à distance)
    • Un seul contrôleur principal pour gérer toutes les fonctionnalités de mise à niveau
    • Gestion des stocks réduite pour les clients
    • Une plate-forme «ouverte» prête pour le développement de futures fonctionnalités

    Modularité
    UltraCella et SmartCella partagent une plate-forme modulaire. Ceci est facilement extensible et évolutif avec du contenu supplémentaire grâce au nouveau concept mécanique modulaire. Le module peut être monté directement sur un rail DIN ou pré-assemblé pour un montage mural, grâce à des inserts en plastique spéciaux et à trois larges trous de dérivation pour un câblage pratique et sûr, tout en garantissant IP65 sur l'ensemble du boîtier.
    Une large gamme de modules est disponible: jusqu'à 2 modules EVD pouvant piloter 2 EEV pour une gestion indépendante de 2 évaporateurs et une gestion complète de la charge triphasée.


    HACCP
    UltraCella est conforme à HACCP International pour la sécurité alimentaire - une première en Italie pour cette famille de dispositifs électroniques pour équipements de réfrigération - garantissant son aptitude à garantir la qualité des conserves alimentaires.

  • Plus

    La plate-forme puissante permet la connexion de plus de capteurs et de charges que les autres solutions standard, et les gère à l'aide d'algorithmes optimisés et avancés pour un contrôle total de la chambre froide.

    • Installation
      Les installateurs peuvent profiter d'un montage mural rapide, d'un large espace pour les bornes et d'une ouverture de contrôleur «dépliable» à 180 °
    • Mise en service
      Démarrage plus rapide grâce à l'assistant de configuration et à plusieurs configurations prédéfinies
    • Usage quotidien
      L'interaction avec le contrôleur électronique n'a jamais été aussi simple pour les utilisateurs finaux, avec une grande IHM intuitive
      Daily use
    • Modularité
      UltraCella est une plate-forme modulaire. Il est facilement extensible et évolutif avec des contenus supplémentaires, tels que 2 pilotes EVD pour contrôler jusqu'à 2 EEV pour la gestion de l'évaporateur.
    • HACCP
      UltraCella est conforme à HACCP International pour la sécurité alimentaire
  • Vidéo



Documentation

Technical

  • Technical Leaflets
    Code Description Langue Date * Version
    Code +0500088FD

    Description WM00P000*N: Ultra Power Module Module d’expansion de puissance pour le contrôle UltraCella Leistungs-Erweiterungsmodul für UltraCella-Steuergerät

    Langue FRE  GER

    Date 29/09/2020

    Version 2.3

    Code +0500086FD

    Description UltraCella - Contrôle pour chambres froides / Steuergerät für Kühlräume MONTAGE ET INSTALLATION/ MONTAGE UND INSTALLATION

    Langue FRE  GER

    Date 27/04/2020

    Version 2.7

    Code +0500085FD

    Description UltraCella - Contrôle pour chambres froides / Steuergerät für Kühlräume MISE EN SERVICE / INBETRIEBSETZUNG

    Langue FRE  GER

    Date 27/04/2020

    Version 2.4

    Code +0500084FD

    Description UltraCella - Contrôle pour chambres frigorifiques / Control for cold rooms TABLEAU DES PARAMÈTRES / PARAMETERTABELLE

    Langue FRE  GER

    Date 27/04/2020

    Version 1.5

  • 2D/3D drawings
    Code Description Langue Date * Version
    Code 2d-3d Ultracella

    Description 2D-3D drawings

    Langue ALL

    Date 10/11/2015

    Version R0

  • Manuals
    Code Description Langue Date * Version
    Code +0300083FR

    Description Ultracella: Contrôle pour chambres froides

    Langue FRE

    Date 18/03/2020

    Version 2.3


Commercial

  • Success Story
    Code Description Langue Date * Version
    Code +4000057FR

    Description Économie d’énergie dans les cellules frigorifiques

    Langue FRE

    Date 20/04/2017

    Version 1.0

  • Brochure
    Code Description Langue Date * Version
    Code +3000070FR

    Description UltraCella platform: La solution innovante pour vos chambres froides

    Langue FRE

    Date 09/09/2014

    Version 2.0
