Smartcella 3PH
  • Caractéristiques générales

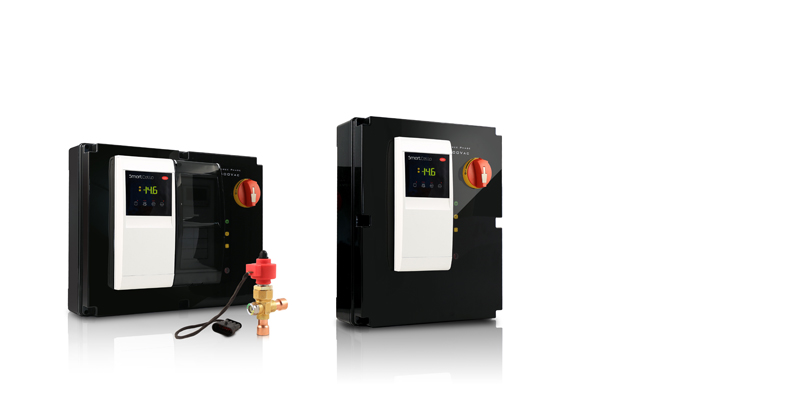

    Smartcella 3PH est un régulateur autonome pour la gestion complète de la chambre froide triphasée, également disponible avec pilote EVD intégré. La gamme de produits peut gérer des compresseurs triphasés jusqu'à 10 CV et différentes configurations de charge (monophasé / triphasé).


    Contrôle complet de la chambre froide
    Smartcella 3PH exploite la même logique de commande, les mêmes paramètres et la même interface utilisateur que SmartCella (IR33 +), mais avec l'ajout de tous les contacteurs et protecteurs pour contrôler la majorité des appareils de chambre froide triphasés. Contacts d'entrée :

    • 2 sondes NTC, pour température ambiante et de dégivrage
    • 1 entrée numérique pour interrupteur de porte
    • 1 sonde NTC supplémentaire ou entrée numérique configurable en fonction des besoins
    • pressostat (pump-down)
    • protecteur thermique du ventilateur
    • protecteur thermique de chauffage de dégivrage
    • pressostat (alarme haute ou basse pression)
    • Protecteur de Kriwan
    • Pression et température (gestion de la surchauffe, uniquement version EVD)

    Écran EVD EVO multilingue connectable (uniquement SmartCella 3PH EVD, non inclus).

    Contacts de sortie:

    • compresseur
    • ventilateur de condenseur
    • ventilateur évaporateur
    • réchauffeurs de dégivrage
    • relais (AUX1) pour éclairage chambre froide (configurable)
    • relais (AUX2) pour alarme chambre froide (configurable)
    • électrovanne réchauffeur de carter de compresseur
    • Alimentation Kriwan
    • EEV (uniquement sur SmartCella 3PH EVD)
    • Relais configurable EVD (uniquement sur SmartCella 3PH EVD)Output contacts:


    Sécurité du personnel et protection des appareils
    Tous les modèles Smartcella 3PH sont équipés d'un interrupteur principal (sectionneur) accessible depuis la porte avant du panneau qui agit comme interrupteur d'urgence, coupant l'alimentation électrique de la chambre froide et des charges et / ou comme dispositif de sécurité de l'opérateur, empêchant accès aux parties sous tension lorsque l'alimentation est fournie.
    Grâce au protecteur de moteur réglable, Smartcella 3PH peut protéger la plupart des compresseurs jusqu'à 10 CV disponibles sur le marché.
    La protection des charges des chambres froides est assurée par des disjoncteurs.

    Convivialité
    Smartcella 3PH partage la même sensation familière, la même logique de régulation, les mêmes paramètres et l'interface utilisateur que Smartcella (IR33 +), ce qui accélère considérablement la configuration et la mise en service du système.
    Des indicateurs LED supplémentaires à l'avant du panneau fournissent un retour immédiat sur l'état du contacteur de charge, avertissant l'utilisateur lorsqu'un protecteur a été activé. Les LED d'avertissement permettent également une vue plus claire de l'état du panneau, même à distance.
    Un bornier pratique est disponible pour toutes les connexions d'entrée et de sortie, avec beaucoup d'espace pour travailler, garantissant un câblage simple et rapide.
    Une flexibilité et une adaptabilité supplémentaires sont assurées par le relais AUX configurable, la possibilité de connecter et de configurer une sonde supplémentaire ou une entrée numérique, et la possibilité de modifier ou de répliquer la configuration via le logiciel VPM.

    Haute efficacité
    Le driver EVD EVO intégré au régulateur SmartCella 3PH EVD est la solution d'économie d'énergie pour les applications de chambre froide triphasée, grâce à une gestion précise de la surchauffe de l'évaporateur. Un affichage graphique et une procédure de programmation simple permettent de démarrer le contrôleur après avoir sélectionné quelques paramètres seulement.
    EVD EVO est disponible avec la technologie Ultracap qui assure une fermeture sûre de la vanne en cas de panne de courant, évitant ainsi la nécessité d'installer une électrovanne supplémentaire dans le circuit.

  • Plus

    • Contrôle complet de la chambre froide
      Solution autonome avec gestion triphasée complète de la chambre froide, y compris le compresseur.
    • Sécurité du personnel
      Interrupteur principal (interrupteur de déconnexion) à l'avant du panneau.
    • Convivialité
      Indicateur LED pour la surveillance en temps réel des contacteurs de charge (indépendamment de la logique de commande). Logique basée sur SmartCella (IR33 +).
    • Haute efficacité
      EVD EVO avec Ultracap intégré pour piloter Carel EEV.


Documentation

Technical

  • Technical Leaflets
    Code Description Langue Date * Version
    Code +0500119FD

    Description SmartCella 3PH Contrôle électronique pour chambres froides triphasées Elektronisches Steuergerät für dreiphasige Kühlräume

    Langue FRE  GER

    Date 30/09/2020

    Version 1.4

    Code +0500090ML

    Description SmartCella - Controllo elettronico per celle frigorifere/Electronic controller for cold rooms

    Langue ENG  FRE  GER  ITA  POR  SPA

    Date 20/05/2020

    Version 1.3

    Code +050004150

    Description EVD*, EVDIS* - EVD evolution - Driver per valvola di espansione elettronica e display grafi co/ Electronic expansion valve driver and graphic display

    Langue ENG  FRE  ITA  SPA

    Date 06/12/2019

    Version 2.0

  • 2D/3D drawings
    Code Description Langue Date * Version
    Code 2d - 3d SmartCella 3PH.zip

    Description 2d - 3d drawings

    Langue ALL

    Date 20/04/2020

    Version R1

    Code 2d - 3d SmartCella 3PH EVD.zip

    Description 2d - 3d drawings

    Langue ALL

    Date 20/04/2020

    Version R1

  • Manuals
    Code Description Langue Date * Version
    Code +0300084FR

    Description SmartCella/SmartCella 3PH Contrôle électronique pour chambres froides

    Langue FRE

    Date 24/09/2020

    Version 1.3

    Code +0300005FR

    Description EVD evolution pilote pour vanne d'expansion électronique

    Langue FRE

    Date 16/12/2019

    Version 3.7


Commercial

  • Success Story
    Code Description Langue Date * Version
    Code +4000057FR

    Description Économie d’énergie dans les cellules frigorifiques

    Langue FRE

    Date 20/04/2017

    Version 1.0
